화염감시시스템 3000/4000



특성



1. 100%자가감지(self-checking)의 고체전자공학
2. 독일의 TUEV에서 승인받았으며 DIN-DVGW에 등록함(등록번호93.01b BFI)
3. 비상안전장치를 한 견고한 몸체
4. 화염상태를 bargraph와 digital표시로 알 수 있음
5. 어떤 화염불안정성도 알 수 있으며 버너의 오동작을 자체분석함
6. 소화(flame off)시의 응답시간을 미리 설정할 수 있음
7. 내부부품에 이상이 발생했을 경우에 알 수 있으며 내부적으로 차단기능이 있음
8. 누전시 보호를 위한 전자식 출력과 relay접점으로 버너관리설비와 interface할 수 있음
9. 비상전원은 자동분배기능을 가지고 있으며 간섭받지않음
10. 115/230VAC나 24VDC에 쓸 수 있으며 전기소모가 적음



안전성



화염감시시스템IRIS3000/4000은 화염에 의한 폭발로부터 인명과 공장을 보호합니다. 3000/4000은 모든 형태의 증기발전기에서 BFI의 고유한  flame scanner head를 사용해서 안전하고 확실하게 gas,oil, 기타 연료를 연소하는 많은 버너들을 각각  감시하며, 부근의 화염으로부터 영향을 받지 않습니다. 고품질의 부품들이 고장없는 긴 수명을 보장합니다.



효율성



연료의 효율적인 연소를  위해서, 특히 대기오염과 연료소비를 줄이고자 할 때는 화염의 질이 유지되어야 합니다. 그래서 BFI는 새로운 화염감시시스템을 개발하여 어떠한 연소불안정성이나 화염이상을 감시해왔으며 그럼으로서 버너제어시스템이나 그 사용자가 상황을 재빨리 처리할 수 있습니다. 3000/4000은 화염의 유무를 나타낼 뿐 아니라 고유한 분석시스템으로 다음과 같은 연소시의 오동작을 알려줍니다.



1. 2차 연소공기의 이상
2. 약한 1차 공기의 흐름
3. 분무된 증기 압력의 이상
4. 연료유 압력의 이상
5. 잘못된 연소공기와 연료의 비율

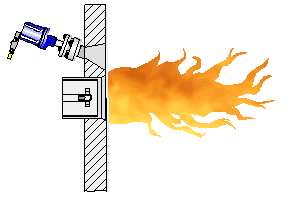

flame detector canner Heads



BFI는 각기 다른 종류의 비상안전조치동작기능이 있는 scanner head를 공급합니다. 이것은 모든 종류의 증기발전기구조에서 정상연소와 공기조건하에서 혹은 낮은 NOx조건하에서 각기 다른 연료들을 감시합니다. 예를 들면



1. 경,중 연료유
2. 천연가스난 coke oven가스
3. 여러종류의 분쇄된 석탄
4. 혼합연료



다음과 같이 경유와 화학산업용으로 특별히 scanner head를 만들 수 있습니다.



1. 유황 회복 시스템
2. 폐연료와 gas를 쓰는 혼합연료의 버너
3. kilns( 가마, 건조로)
4. 가스터빈의 화염감시 : 낮은 NOx조건에서 동작중인 모든 화염감시



모든 scanner head는 화염감시시스템 3000/4000에 꼭 맞도록 설계하였습니다. 이 감시시스템은 병렬연결해서 쓰는 어떤 scanner head와도 조합할 수 있습니다.



1. scanner head와 monitor와의 거리는 1000M라도 문제없음
2. spectrum의 범위는 250 - 7000 nano meter ( type에 따라 다름 )
3. scanner head는 IP65(전천후용도)이며 위험한 곳에서는 방폭이 되는 EEx(d)나 EEx(e)형도 있습니다.



감시시스템



3000/4000화염신호증폭기,화염량평가기,전원부,battery pack등을 cabinet에 쉽고 빠르게 설치하려면, DIN규격의 19인치 rack을 사용하면 됩니다. 모든 입출력은 rack뒷부분의 32개의  접접을 가진 DIN규격의 connector에서 이루어집니다. 혹은 단자가 있는 panel뒷부분을 써서 전면 혹은 뒷면에 이용할 수 있습니다. 1 to 6 plug-in unit용 19인치 rack을 사용할 수 있습니다.



8시리즈 compact 화염감시시스템



이것은 저가이면서 화염scanner가 장착된 IP65(방진,전천후)의 감시신호증폭기입니다. 별도의 증폭기 설치용 unit이나 특별한 scanner cable작업이 필요없으며  어떤 용량의 가스연소식 혹은 기름연소식 버너에도 신속하게 설치할 수 있습니다.



1. 전원은 24V, 화염신호출력은 0 - 20mA입니다.
2. relay접점은 정격 60VDC change over입니다.
3. 1 인치 sight tube에 신속하게 설치할 수 있습니다.



T1 온도감시시스템



보일러의 온도는 정말로 중요한 변수입니다. T1은 이 온도에 대한 정보를 주는 두 개의 파장형 pyrometer가 자체 장착되어 있으며 먼지나 찌꺼기로 인한 열의 흡수나 방사율의 변화 때문에 발생되는 문제점들이 제거되었습니다.  가격이 저렴하며 유지보수가 필요없으며 쉽게 설치할 수 있습니다.



1. 온도범위는 700-1400도(다른범위도 얼마든지 가능함)로서 정확도는 1%
2. 전원 24VDC, IP65(방진,전천후),
3. 신호출력은 0(4) - 20mA, 온도에 따라 선형적,비례적 특성을 가지고 있습니다.



L시리즈  Fiber Optic Scanner Head



이 시리즈는 3000/4000을 쓰기위한 연장물이며 전체적인 호완성을 가지고 있습니다. 이것은 광전자 공학을 이용한 convertor와 조립된 probe로 이루어져 있으며  convertor와 probe는 유연한 광학섬유질의 cable로 연결되어 있습니다. 적당한 크기의 튼튼한 probe는 고온과 진동에도 견딜 수 있습니다. 그러므로 이 시스템은 통상의 scanner의 냉각과 설치가 어려운 곳에 이상적으로 설치할 수 있습니다.



1. cable의 직경은 10mm, 길이는 2M,5M, 최대 10M까지
2. 외부온도는 200도까지(순간적으로는 300도까지)
3. 전천후용으로서 probe는 IP68, OE convertor는 IP65,
4. sight tube thread는 ISO228G1
