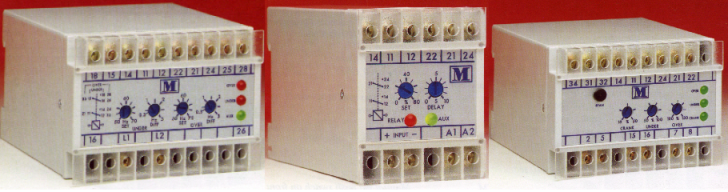

PROTECTION RELAY
( Multitek 영국 ) UL인증품

카다로그

M200-PS   46 relay

                 Phase sequence

M200-PB   47 relay

                 Phase balance

M200-A    50/51 relay

               AC current

M200-V    27/59 relay

               AC voltage

M200-TV   45/80 relay

                 DC voltage

M200-F     81O/81U/95 relay

                Frequency

M200-R    32 relay

               Reverse power

M200-P    25 relay

               Synchrocheck

M200-ST   12 relay

                 Speed sensing

M200-TA

                DC transducer trip

M200-TJ, TK

               Thermocouple trip

M200-TT

               Thermister trip

M200-MV

                 Milivolt Trip









결선도는 카다로그에 있습니다.





  • Phase sequence 46 relay M200-PS

각 라인의 상이 제대로 연결되지 않으면 동작합니다

  • Phase balance 47 relay M200-PB

회로의 위상의 균형, 결상, 역상, 상결선이상등을 감지하여 이상발생시 동작합니다.

  • AC current 50/51 relay M200-A

모타보호, 부하감지, 발전기제어에 사용하는 것으로서 미리 정해놓은 설정치에 다다르면 relay가 동작합니다.

  • AC voltage 27/59 relay M200-V

전원이상, 전력조절, 그리고 기타 전압에 민감한 장비들을 보호하기 위해서 사용합니다.

  • Dc voltage 45/80 relay M200-TV

battery전압을 주로 감시하며 설정치를 초과하거나 미달하면 각각 동작합니다.

  • Frequency 81O/81U/95 relay M200-F

시스템의 주파수를 감시하는데 주로 사용합니다.  주로 발전기용으로  많이 사용합니다.

  • Reverse power 32 relay M200-R

발전기의 전력을 감지합니다.  만약 시스템의 전류가 역전류라면 동작합니다.

  • SynchroCheck 25 relay M200-P

발전기와 발전기 혹은 발전기와 부스사이에 주파수,전압,위상각이 모두 허용범위안에 들어와있을 때 동기가 이루어지면 동작합니다

  • Speed Sensing 12 relay M200-ST

발전기엔진의 속도를 감지하여 엔진제어에 사용합니다. 발전기플라이휠에 설치한 pick-up으로부터 입력을 받아 크랭크분리, 과속, 정속에 대한 relay 신호를 제공합니다.

  • DC Transducer trip relay M200-TA

TD나 각종 transmitter로부터 입력을 받아 설정치를 벗어나면 동작합니다

  • Thermocouple trip relay M200-TJ, TK

온도센서를 감시하며 미리 정해놓은 온도를 초과하면 동작합니다

  • Thermistor trip relay M200-TT

thermistor를 감시하면 정해놓은 온도를 초과 혹은 미달하면 각각 동작합니다.  주로 모터보호에 사용합니다.

  • Milivolt trip relay M200-MV

shunt, 센서, Transducer의 mili volt를 감지하여 이상 발생시 동작합니다. 주로 battery charger에 주로 사용됩니다.
